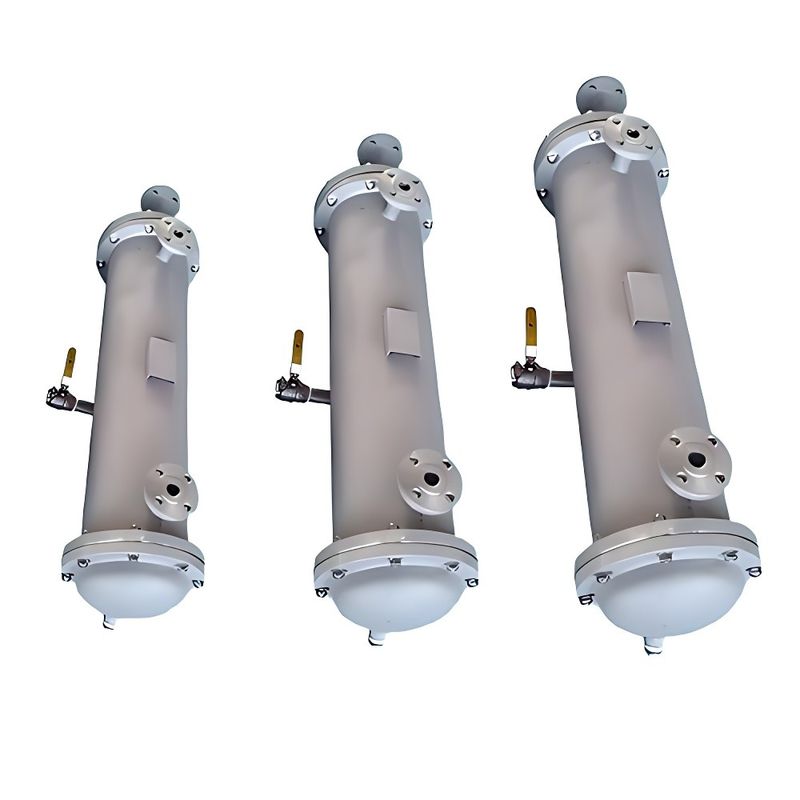

Kerangka baja tahan karat yang dapat disesuaikan dan penukar panas tabung 159-500mm Dia

Penukar panas selubung dan tabung stainless steel yang dapat disesuaikan

Penukar panas kerang dan tabung banyak digunakan dalam kimia, farmasi, makanan dan minuman, produksi alkohol, pendingin, proses sipil dan lainnya.Lembar tabung, tabung penukar panas, kepala, baffle, dll. Bahan yang dibutuhkan dapat terbuat dari baja karbon biasa, tembaga, atau stainless steel.satu cairan masuk dari pipa penghubung kepala, mengalir ke dalam tabung, dan mengalir keluar dari pipa outlet di ujung lain kepala.cairan lain masuk dari pipa cangkang dan mengalir keluar dari pipa lain di cangkangIni disebut cangkang sisi cangkang dan tabung penukar panas.

Klasifikasi produk dan karakteristiknya

Penukar panas lembaran tabung tetap
Struktur penukar panas lembaran tabung tetap relatif sederhana, kompak dan murah, tetapi bagian luar tabung tidak dapat dibersihkan secara mekanis.
Rangkaian tabung penukar panas lembaran tabung tetap terhubung ke lembaran tabung, yang dilas ke kedua ujung cangkang dan terhubung ke penutup atas.Tutup atas dan cangkang dilengkapi dengan tabung masuk dan keluar cairanBiasanya, serangkaian baffle tegak lurus ke bundel tabung dipasang di luar tabung. pada saat yang sama, koneksi antara tabung dan lembaran tabung dan shell kaku,dan bagian dalam dan luar tabung adalah dua cairan dengan suhu yang berbedaOleh karena itu, ketika perbedaan suhu antara dinding tabung dan dinding cangkang besar, karena ekspansi termal yang berbeda dari keduanya, tekanan perbedaan suhu yang besar dihasilkan,sehingga tabung diputar atau tabung longgar dari lembaran tabungUntuk mengatasi tekanan perbedaan suhu, perangkat kompensasi perbedaan suhu harus disediakan.ketika perbedaan suhu antara dinding tabung dan dinding shell lebih dari 60°CUntuk alasan keamanan, penukar panas harus memiliki perangkat kompensasi perbedaan suhu.Perangkat kompensasi (joint ekspansi) hanya dapat digunakan ketika perbedaan suhu antara dinding cangkang dan dinding tabung kurang dari 60 ~ 70 °C dan tekanan cairan di sisi cangkang tidak tinggi.Umumnya, ketika tekanan sisi cangkang melebihi 0,6mpa, cincin kompensasi terlalu tebal dan sulit untuk memperluas dan kontrak, dan kehilangan fungsi kompensasi perbedaan suhu,jadi struktur lain harus dipertimbangkan.

Penukar panas kepala terapung

Satu lembaran tabung penukar panas dihubungkan ke cangkang dengan flange, dan lembaran tabung lainnya tidak dihubungkan ke cangkang,sehingga tabung dapat mengembang dan berkontraksi secara bebas saat dipanaskan atau didinginkan, tetapi penutup atas terhubung ke lembaran tabung ini, yang disebut "kepala terapung", sehingga penukar panas ini disebut penukar panas kepala terapung.bundel tabung dapat ditarik keluar untuk pembersihan; ekspansi bundel tabung tetap tidak berubah dan dibatasi oleh cangkang, jadi ketika perbedaan suhu antara dua media penukar panas besar,tidak ada tekanan perbedaan suhu akan dihasilkan karena ekspansi termal yang berbeda dari bundel tabung dan cangkangKelemahannya adalah struktur yang kompleks dan biaya yang tinggi.

Penukar panas tabung U
Dalam penukar panas tabung U, masing-masing tabung dibengkokkan menjadi bentuk U, dan kedua ujungnya diikat pada lembaran tabung yang sama.Dengan demikian memecahkan masalah kompensasi panas. Pass tabung setidaknya dua pass, bundel tabung dapat ditarik keluar untuk pembersihan, dan tabung dapat memperluas secara bebas. Kekurangannya adalah bahwa sulit untuk membersihkan dinding dalam tabung,sulit untuk mengganti tabung, dan ada beberapa tabung yang disusun pada lembaran tabung. Keuntungan adalah struktur sederhana, berat ringan, dan cocok untuk suhu tinggi dan kondisi tekanan tinggi.Untuk meningkatkan laju aliran cairan sisi cangkang, sejumlah baffle tegak lurus ke bundel tabung sering dipasang di cangkang.Baffle tidak hanya dapat mencegah cairan dari sirkuit pendek dan meningkatkan laju aliran cairan, tetapi juga memaksa cairan untuk mengalir melintasi bundel tabung beberapa kali sesuai dengan jalur yang ditentukan, sangat meningkatkan tingkat turbulensi.
Baffle yang biasa digunakan adalah bulat dan berbentuk cakram, dan yang pertama lebih umum digunakan.

Pemilihan peralatan

Parameter dasar penukar panas cangkang dan tabung
