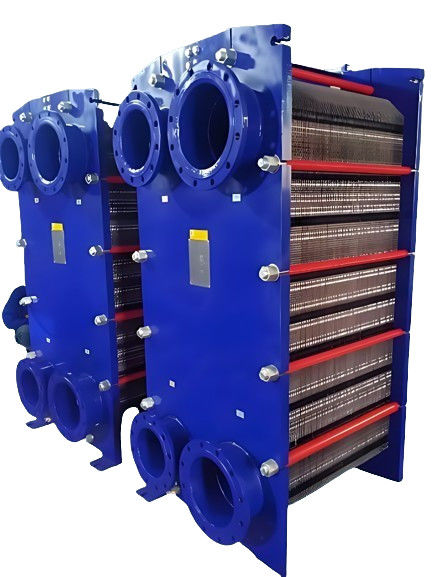

Perlengkapan penukar panas plat logam bergelombang berlapis-lapis tinggi efisiensi tinggi

Plate Heat Exchanger adalah peralatan pertukaran panas yang sangat efisien yang terdiri dari plat logam bergelombang multi-lapisan yang ditumpuk

Pendahuluan ke penukar panas pelat
Plate heat exchanger adalah peralatan pertukaran panas efisiensi tinggi yang terdiri dari berlapis multi-lapisan lempeng logam bergelombang.serangkaian saluran aliran persegi panjang yang sempit terbentuk, memungkinkan cairan atau gas untuk mentransfer panas secara efisien. Desain ini sangat cocok untuk kebutuhan pertukaran panas sistem cairan-cairan dan uap cair.
Pertukaran panas piring dikenal karena efisiensi pertukaran panas yang tinggi, konsumsi energi yang rendah, desain kompak dan ukuran kecil.jadi mereka banyak digunakan dan memiliki umur panjangKapasitas transfer panasnya lebih baik daripada peralatan pertukaran panas tabung tradisional di bawah kondisi penurunan tekanan yang sama, dan dapat mencapai tingkat pemulihan panas lebih dari 90%

struktur produk

presentasi detail produk

1Pencetakan satu kali dan pembentukan plat

Setelah penekanan satu kali dengan peralatan hidraulik khusus, seluruh proses blanking selesai dalam satu kali.kami menggunakan teknologi lapisan lunak untuk memastikan presisi tinggi dan kualitas yang sangat baik dari membentuk lembaran, dengan permukaan yang halus tanpa goresan atau tanda peregangan, dan secara efektif mengurangi tekanan yang dihasilkan selama proses penekanan.Pengurangan ketebalan adalah seragam di setiap panel dan kedalaman corrugation tetap seragam, memastikan kedapatan di setiap titik kontak antara panel. Pada saat yang sama, tidak ada area overstamped di papan, mencegah retakan kecil yang hanya dapat diamati di bawah mikroskop.Selain itu, tekstur logam pada papan adalah konsisten dalam tinggi untuk memastikan keseluruhan keindahan, dan bagian yang paling tipis dapat mencapai akurasi 0,3mm.

2.Desain area distribusi tipe cokelat lembaran

penuh dan bahkan mengalir bahkan pada bahkan piring terluas Menggunakan desain berbentuk salib inovatif (juga disebut blok cokelat),zona pelat pengalihan kami memastikan aliran yang memadai dan bahkan bahkan pada pelat terluas. Tutup secara merata ke setiap sudut. Desain struktural ini secara efektif menghilangkan area stagnasi pertukaran panas, serta skala aliran rendah dan masalah korosi pelat yang disebabkan oleh stagnasi.Penyimpangan melalui promosi Kami telah berhasil meningkatkan kapasitas pertukaran panas dari seluruh piring dengan meningkatkan efisiensi pertukaran panas di area dan area stagnasiKonsep desain turbulensi tinggi yang unik dirancang untuk mencegah penyumbatan saluran antar piring sambil memaksimalkan efek pembersihan diri.kita menggunakan prinsip hidrodinamika untuk menyesuaikan resistensi aliran secara bertahap untuk memastikan bahwa cairan masuk antara lempeng lebih lancar dan mengoptimalkan pelepasan tekanan.

3. Desain gasket

Penutup yang dirancang dengan hati-hati, yang strukturnya mengadopsi bentuk atap segitiga, mencapai efek penyegelan linier.Di bawah tindakan kekuatan penjepit, struktur ini memastikan bahwa area pusat gasket dapat menahan tekanan yang paling kuat, sehingga tekanan penyegelan yang kuat dapat diperoleh dengan kekuatan yang lebih kecil,memastikan kinerja penyegelan yang luar biasaSelain itu, bahkan setelah berulang kali dibongkar dan dirakit, gasket hanya akan menunjukkan deformasi permanen minimal.Seluruh tangki dirancang untuk ditutup untuk meningkatkan stabilitas keseluruhan struktur.

4Karakteristik kerangka dan sistem posisi

Menggunakan teknologi posisi yang unik, kami merancang metode untuk mencegah panel dari deformasi saat membongkar dan posisi dinding ke atas dan ke bawah.perangkat penentuan posisi masih mempertahankan akurasi setelah berulang kali dibongkar dan dirakitUntuk meningkatkan efek penyelarasan otomatis, kami menggunakan rok posisi bantu di empat sudut setiap panel.Aku merancang struktur ekor burung merpati yang unik dan menerapkan strategi posisi multi-titikMetode penentuan posisi ini didasarkan pada prinsip penentuan posisi mekanis "sebuah pesawat, pin tetap di satu sisi, dan pin bergerak di satu sisi",yang memastikan kebebasan benda kerja dalam satu arah, sehingga secara efektif menghindari masalah over-posisi.

5.Desain struktur instalasi cepat

Kacang penjepit depan terintegrasi dengan sekrup melalui baut penguncian. Ada kotak bantalan di bawahnya. Kacang penjepit belakang dicegah dari longgar oleh lengan penguncian yang unik.Saat membongkar penukar panas pelat, Anda hanya perlu untuk mengencangkan atau melonggarkan penjepit depan. Hal ini dapat diselesaikan dengan mengencangkan kacang-kacangan..Ini adalah desain yang ramah pengguna yang khas.
Semua bagian rangka dihubungkan dengan benang.
Bolt kompresi diproduksi dengan cara roll rolling.
Ada kotak bantalan pada baut kompresi.
Sekrup tekanan dapat dilepas secara lateral

Dimensi pemasangan peralatan
