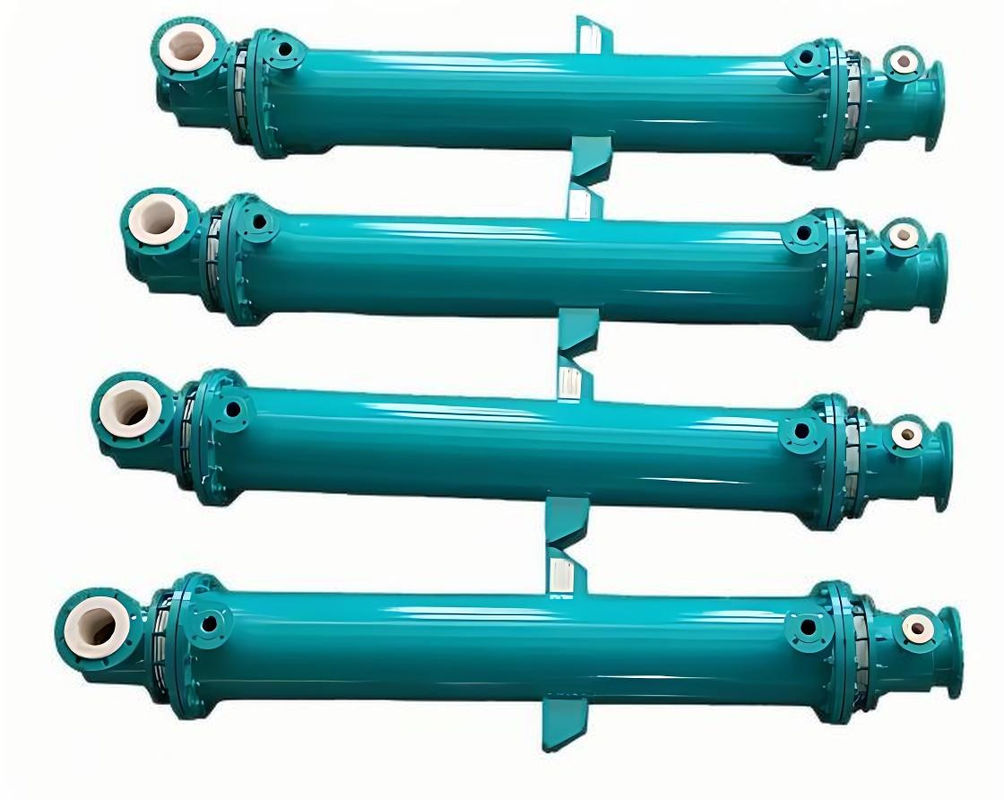

1200mm Teflon Heat Exchanger tahan terhadap asam, alkali dan pelarut organik

XKXG-LG Teflon Tube Heat Exchanger yang tahan terhadap asam, alkali dan pelarut organik

Secara struktural, penukar panas shell-and-tube terutama terdiri dari bagian-bagian berikut: shell sederhana melingkar, yang bertanggung jawab untuk
Bulu tabung transfer panas yang mentransfer panas, lempeng tabung yang digunakan untuk mengikat bundel tabung dan memisahkan cairan,dan komponen bantu seperti baffle (juga disebut baffle) dan kotak tabung yang meningkatkan efisiensi pertukaran panasDi antara komponen-komponen ini, casing dilengkapi dengan bundel tabung, yang kedua ujungnya diikat dengan kuat ke lembaran tabung.satu adalah cairan sisi tabung mengalir di dalam bundel tabungUntuk meningkatkan efisiensi transfer panas cairan di luar tabung,beberapa baffle biasanya dipasang di dalam cangkangBaffle ini dapat meningkatkan kecepatan aliran cairan sisi cangkang dan memaksa cairan untuk melewati bundel tabung beberapa kali secara lateral,sehingga meningkatkan keadaan aliran turbulen cairan dan secara efektif meningkatkan koefisien transfer panas.
Shell dan tabung penukar panas yang dikembangkan oleh perusahaan kami dengan hak kekayaan intelektual independen menunjukkan kinerja yang luar biasa
Keuntungan: Produk ini tidak hanya memiliki ketahanan asam, alkali dan pelarut organik yang sangat baik, tetapi juga bekerja stabil dalam kondisi suhu tinggi dan rendah yang ekstrim.Ini adalah solusi pertukaran panas yang ideal di bidang industri.

Penukar panas tabung dan tabung, juga dikenal sebagai penukar panas cangkang dan tabung,adalah peralatan pertukangan panas tipe partisi dengan dinding bundel tabung tertutup dalam cangkang sebagai permukaan transfer panas. Peralatan ini banyak digunakan untuk kesederhanaan struktur dan keandalan operasi

Fitur:

1. Produk ini terbuat dari bahan perfluorinated,yang memiliki ketahanan cuaca yang sangat tinggi dan dapat menahan erosi berbagai pelarut organik dan media korosif seperti asam kuat dan alkali, sehingga memastikan daya tahan produk dalam lingkungan yang keras.

2Koefisien gesekan dari bundel tabung sangat rendah. Fitur ini berarti bahwa produk tidak mudah untuk skala selama penggunaan, sehingga sangat memperpanjang umur layanan produk.

3. ketahanan tekanan yang sangat baik, rentang tekanan kerja -0.01MPa 0.80MPa.

4Menggunakan desain dinding tabung ultra tipis, efisiensi transfer panas yang tinggi, stabilitas jangka panjang, secara efektif meningkatkan pemanfaatan energi.

5. umur layanan yang panjang, mencapai 8-10 tahun, sangat mengurangi frekuensi penggantian dan pemeliharaan.

6. Gunakan bahan baku impor untuk memastikan kualitas produk dan memberikan Anda tidak ada kekhawatiran.

7. Berbagai bentuk, disesuaikan. Kami memahami bahwa kebutuhan setiap pelanggan yang unik, jadi kami menawarkan berbagai format produk yang dapat disesuaikan dengan kebutuhan khusus pelanggan.

presentasi detail produk

1Segel mekanik, mudah dibongkarSegel mekanik adalah komponen penting dari peralatan tenaga fluida.Fungsi utamanya adalah untuk mencegah kebocoran media kerja dalam peralatan mekanis dan masuknya kotoran eksternal.

Mudah dibongkar adalah fitur penting dari segel mekanik, memungkinkan komponen segel untuk cepat dan mudah dilepas untuk pemeliharaan peralatan, penggantian atau peningkatan.Ini tidak hanya menghemat waktu pemeliharaan dan mengurangi intensitas tenaga kerja, tetapi juga mengurangi risiko kerusakan yang mungkin disebabkan oleh operasi yang salah.

2Bahan penyegelan

Cincin penyegelan PTFE: terbuat dari bahan fluor murni yang berubah bentuk, dengan kekerasan yang sesuai, sangat cocok dengan jahitan pelat ujung (lapisan tabung), tahan terhadap berbagai pelarut kimia,suhu tinggi dan rendah, aman dan dapat diandalkan

Paket penyegelan: Paket ini terbuat dari karet fluor, menyegel cangkang, dan mudah dibongkar;

3. Kepala (kotak pipa):

Struktur inti kepala terbuat dari baja dan diproduksi melalui proses cetakan untuk memastikan stabilitas struktural dan daya tahan produk.kita membentuk lapisan dalam dengan lapisan dari polytetrafluoroethylene (PTFE) bahan, yang sangat meningkatkan ketahanan korosi produk.

Dinding bagian dalam kepala halus, yang mengurangi gesekan dan adhesi selama aliran bahan dan memastikan transmisi cairan yang efisien dan lancar.

Dirancang khusus untuk digunakan di lingkungan industri yang keras, dapat menjaga integritas struktur dari kerusakan dalam kisaran -0.1MPA-1MPa.

Ini memiliki ketahanan yang sangat baik terhadap pelarut kimia dan dapat secara efektif menahan bahkan bahan kimia yang sangat korosif seperti asam kuat dan alkali.Ketahanan korosi kimiawi memastikan keamanan dan keandalan dalam kimia, industri farmasi dan industri lainnya.

4.Looper flange, mudah dipasang

Flange loop, proses instalasi yang nyaman dan cepat, Menyediakan metode yang fleksibel dan efisien untuk solusi sambungan pipa.memungkinkan gerakan aksial pipa selama perpindahan instalasi dan pengaturan sudut, sehingga menyederhanakan proses penyelarasan, secara signifikan mengurangi kesulitan pemasangan.

5. Inti pertukaran panas

Perangkat ini menggunakan struktur bracket internal yang tersuspensi dari pertukaran di dalam rongga tubuh utama perangkat.bagian atas Ini terdiri dari cakram tetap dan beberapa batang ikatan yang menghubungkan dua cakramPiring tetap atas dan bawah masing-masing ditempatkan di kedua ujung perumahan.Untuk meningkatkan efisiensi transfer panas, kami dengan cerdas merancang deflector dan menggunakan tata letak bentuk lengkungan desain ini tidak hanya mengubah arah aliran cairan dan menciptakan turbulensi untuk mempromosikan transfer panas,tetapi juga memberikan dukungan yang diperlukan untuk bundel tabungSelain itu, dengan dilengkapi dengan inlet air pendingin dan outlet air pendingin, perangkat penukar panas ini dapat secara efektif menyerap panas menggunakan pendinginan air.Mekanisme pendinginan air ini memastikan efek pendinginan yang lebih baik, sehingga meningkatkan kinerja termal dari seluruh sistem

6.CNC pengeboran lembaran tabung dengan presisi tinggi

Lembar tabung PFA menggunakan pengeboran yang dikendalikan komputer yang tepat untuk membentuk tata letak bukaan melingkar.memastikan bahwa pusat setiap lubang setidaknya sampai 8 mmKetebalan pelat ujung juga ditentukan secara ketat, memastikan bahwa tidak kurang dari 60 mm. Dengan pengalaman bertahun-tahun kami dalam teknologi pengelasan fluoroplastik,ditambah dengan peralatan las yang ditingkatkan dan ditingkatkan, kami menggunakan metode pengelasan terkemuka. serangkaian langkah-langkah optimasi ini memungkinkan kami untuk mengintegrasikan tabung pertukaran panas dan lembaran tabung dalam satu proses, memastikan kekuatan keseluruhan struktur,mencegah potensi risiko kebocoran secara efektif, dan memastikan kinerja keamanan produk.
